合肥科晶VBF-1200X-H8小型高真空炉

品 牌:合肥科晶

型 号:VBF-1200X-H8

市场价:1

促销价:<请联系客服>

科晶VBF-1200X-H8:最大功率:3KW,电压:AC 220V, 50/60 Hz,最高温度可达1100℃,建议升温速率:≦10℃/min

客服电话:021-5835-7237  173-2132-1081  180-1647-9018

详细介绍

科晶VBF-1200X-H8产品介绍:

VBF-1200X-H8是一款已通过CE认证的真空管式炉,加热丝均匀分布石英腔体外侧。腔体尺寸 Φ200x340mm水平安装。配备专用水冷法兰及针阀密封,使用双旋片机械泵或分子泵机组时真空度可达10-2 ~10-5torr。是专门为高等院校、科研院所的实验室及工矿企业对非金属、金属及其它化合物材料进行烧结、融化、分析而研制的专用设备。



产品特点:

超大口径的石英炉膛和真空密封法兰系统,既可以作为箱式炉对大批量样品进行烧结,同时也可以在流动气氛和真空状态下快速加热样品。

集控制系统与炉膛为一体。

炉膛采用高纯氧化铝聚轻材料,最大程度减少能量损失,内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长仪器的使用寿命。



气体控制系统

在炉体左侧设置有一个1/4"宝塔嘴进气口(点击左边的图片)。

·惰性气体可通过进气口进入腔室清洗腔体

·在通入流动性气氛的情况下,需将出气阀打开,调节流量,保证腔室中的压力始终维持在0MPa处。




温控系统

采用PID方式调节温度,可设置30段升降温程序

温控仪表中带有过热和断偶保护

仪表控温精度: +/- 1°C

热电偶型号:K型



认证:所有电气部件均为UL认证,并可通过TUV、CSA认证,CE certified

质保:

一年保修,终身技术支持。
特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。



应用技术提示:

此款设备严禁正压使用。

使用此款设备进行高温烧结,必须连接水冷机才可进行操作,以避免高温密封硅胶圈融化。

设备可在加热之前将腔体抽成真空状态,保压,在整个加热过程中时腔体保持真空状态(此过程温度不可高于1000℃)。

常压下设备加热,需将出气阀打开,防止加热时气体膨胀压力升高而造成危险。

在通入流动性气氛的情况下,需将出气阀打开,调节流量,保证腔室中的压力始终维持在0MPa处。

必须在气瓶上安装减压阀,减压阀的压力限制在0.02MPa以内,以确保安全运行。

降温时请利用程序降温,不建议直接按“STOP”键降温,设备温度在500度以上时不要直接关掉设备电源,防止出现安全问题。



注意事项:

不得通入氯化物、硫化物等易腐蚀的气体,否则造成的设备的损坏公司售后维修会收取相应的费用。

当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态,否则炉管会出现变形情况。

请时常关注气压表压力,防止压力过大造成爆炸。

注意: 我司并不推荐我们的产品在恶劣的环境中使用。如在恶劣环境中使用造成的损害,我公司不承担责任。石英管采用负压真空管密封设计,严禁正压使用。
进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击。

对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)。


科晶VBF-1200X-H8技术参数:

最大功率:3KW

电压:AC 220V, 50/60 Hz

最高温度可达1100℃

建议升温速率:≦10℃/min

石英腔体Φ200×340mm

微信图片_20191119091432.jpg VBF1200XH8Module1.jpg

产品尺寸:600mm×560mm×710mm ( W x L x H)

保修期:整机保修一年,终身免费维护(不包含密封圈,石英腔体和加热元件)

证书:CE认证所有电器元件(>24V)都通过UL/MET/CSA认证若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证



科晶VBF-1200X-H8警告:

此水平坩埚炉的石英腔体是设置在真空或常压状态下使用,腔体内的相对气压需<0.02MPa

通气的气瓶上必须安装双极减压阀,可在本公司选购减压阀

不可在阀门全部关闭的状态下,对炉体进行加热,以防止石英腔体内达到正压环境损坏腔体。要时刻关注真空压力表数值,一旦气压显示超过0.02MPa(相对气压),要立刻打开泄气阀泄压。

如设备工作温度超过1000℃时,石英腔体不可处于真空状态,要通入气体保证石英腔体内处于常压环境。

进气流量需小于200 SCCM( 200ml/min )



真空法兰 前门采用安装在炉体上的可开启式铰链法兰密封。

不锈钢密封法兰上设置有两个1/4英寸铠装口。

一个1/4进气口,可选购一根石英管(Φ6.35mm)直接将反应气体通入到样品处。

一个1/4热电偶馈通端口可选配一根1/4 O.D热电偶探头插入反应室并独立测量样品的温度。还可应要求提供四个探头电阻测量馈通。

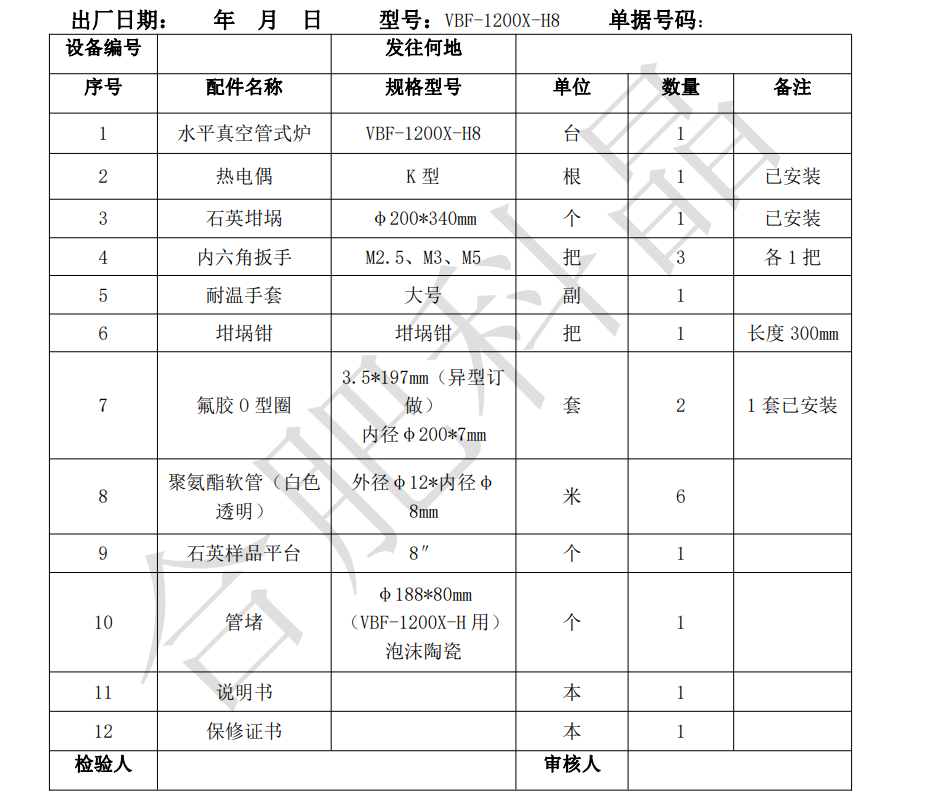

标配有一块氧化铝泡沫陶瓷管堵和一个石英平台

012.jpg01.jpg 010.jpg Platform.jpg

可选配件

可选购4电极(铂丝),用于测量样品在高温环境下的阻值。

可选购石英管堵,能提高腔体的洁净度,可帮助获得更高的真空度。

HPsensor.2.jpg RefractoryQuartzBlock.jpg

PC控制(选配)

请在购买炉子前,准备一台电脑。

可选购MTS-02 控制软件,可在电脑上显示和设定压力和温度程序,以达到远程控制。

购买带有PC控制的加热炉,如有疑问请联系我们的销售人员。

图片2.png 图片3.png 图片4.png

坩埚(选配)

实验时请选用匹配的坩埚(具体型号请咨询销售)来盛放样品。


水冷机(选配)

可选购水冷机降低法兰总成温度,避免高温密封硅胶圈融化。


真空配件(选配)

真空可选配件包括真空泵,波纹管和手动挡板阀。

6369207075878300115243823.png 6369207079210465962848870.png

对于易损耗件高温硅胶O型密封圈除了标配数量外可进行额外订购。


机械真空计(作为设备标配),范围从-0.1到0.15Mpa。

可选配防腐型数显真空表,测量范围为3.8×10E -5至1125 Torr之间。除了具有较高的精度和重复性及较短的响应时间外,该仪表还降低了由于气体类型依赖性而造成的气压读数错误从而导致的腔室爆炸风险。




真空泵组(选配)

 此设备也可以进行抽真空,配合本公司生产的真空泵组
